安徽某再生资源利用供配电及发电系统无功治理服务项目低压SVG应用

        贵公司供配电系统为10kV两路电源进线，约3.6km的电缆线路，系统运行始终为1路电源供电，另1路线路热备。两条10kV线路考核于对侧供电局变电站，共一个户号（3405159182603）两块计量表计（表号1：20009991112485；表号2：20009991112518），只计量用电有功电量及无功电量（详见电费单）。
         该10kV母线段正常为并列运行，10kV配电变压器共4台（2台2500kVA和2台1250kVA），2台厨余垃圾发电机组10kV并网，单台装机容量1500kW，机组功率因数0.995，总发电量750kW～3000kW。4台配电变压器低压侧的TSC补偿低压侧的功率因数至0.97～0.98。

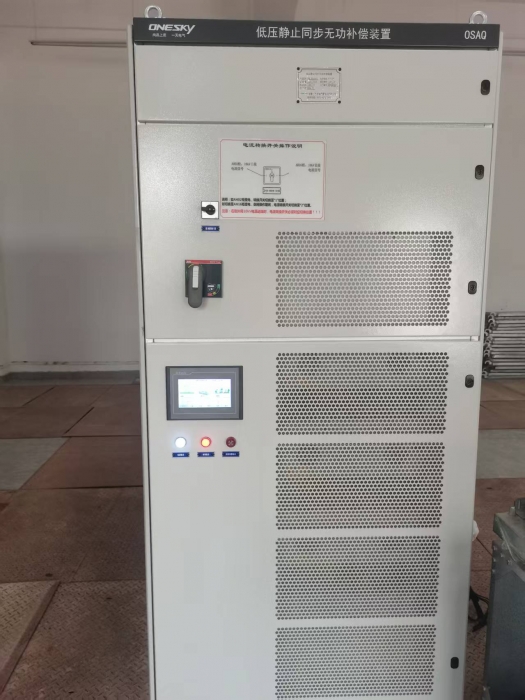

该系统由10kV我司配套该项目于2024年2月29日16:00将低压SVG装置调试投入运行，自3月份以来罚款费用较未改造之前大大降低，甚至9、10月份还予以奖励。

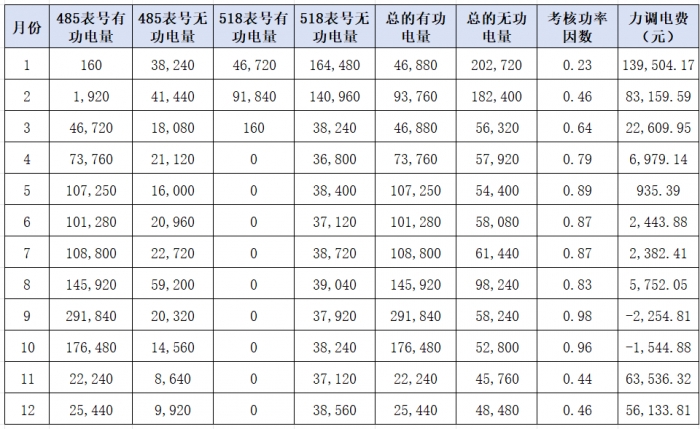

        备注：
        1）485表号为10kV废管中心专二线32开关供电计量；518表号为10kV废管中心专一线13开关供电计量，1、2月份518表号为主用电计量，3～12月份则485表号为主用电计量。
        2）表格中有功电量单位kWh，无功电量单位kvarh。
        3）1月份参与力调金额140913.31元，调整系数0.99，力调罚139504.17元。
        4）2月份参与力调金额156904.9元，调整系数0.53，力调罚83159.59元。
        5）3月份参与力调金额132999.68元，调整系数0.17，力调罚22609.95元（力调电费罚款稍多主要是月用电量较小及SVG装置还处于参数调试阶段）。
        6）4月份参与力调金额126893.64元，调整系数0.055，力调罚6979.14元（力调电费罚款略多主要是月用电量也较小及SVG装置还处于参数优化阶段）。
       7）5月份参与力调金额187079.12元，调整系数0.005，力调罚935.39元。
       8）6月份参与力调金额162925.2元，调整系数0.015，力调罚2443.88元。
       9）7月份参与力调金额158826.97元，调整系数0.015，力调罚2382.41元。
       10）8月份参与力调金额164344.04元，调整系数0.035，力调罚5752.05元。
       11）9月份参与力调金额300640.17元，调整系数-0.0075，力调奖励2254.81元（力调电费奖励主要是因上月发电机组检修且原低压补偿及SVG装置补偿无功功率效果都很好）。
       12）10月份参与力调金额205982.66元，调整系数-0.0075，力调奖励1544.88元（力调电费奖励主要是因上月发电机组也有停机且原低压补偿及SVG装置补偿无功功率效果都很好）。
        13）11月份参与力调金额111467.24元，调整系数0.57，力调罚63536.32元（力调电费罚款很多主要是因上月用电量太小导致）。
        14）12月份参与力调金额105912.84元，调整系数0.53，力调罚56133.81元（力调电费罚款很多主要是因上月用电量也太小导致）。

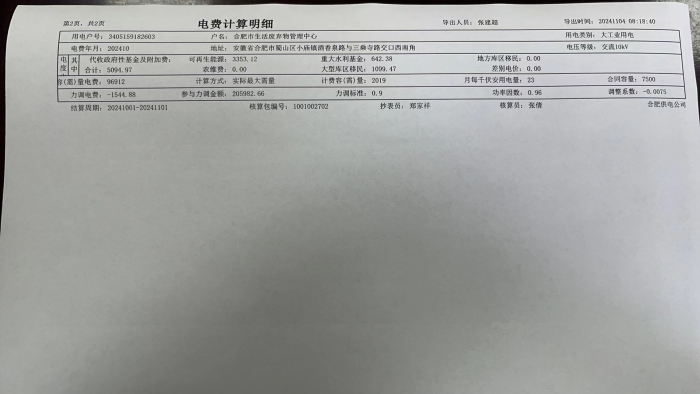

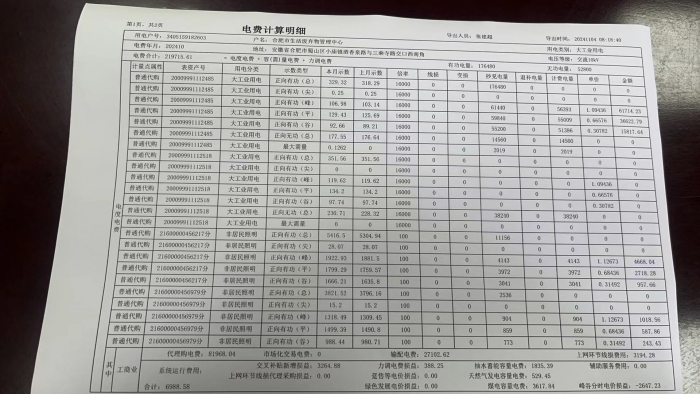

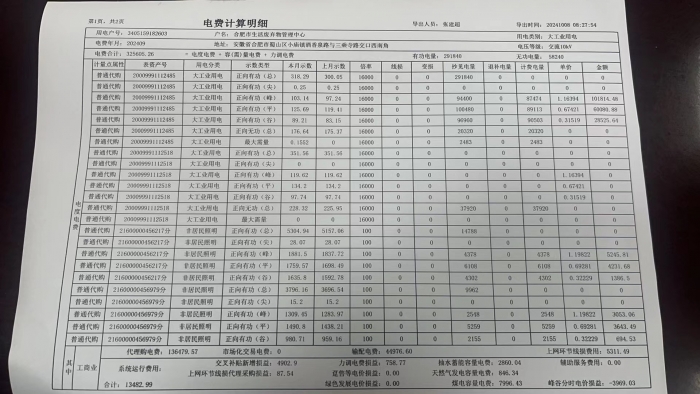

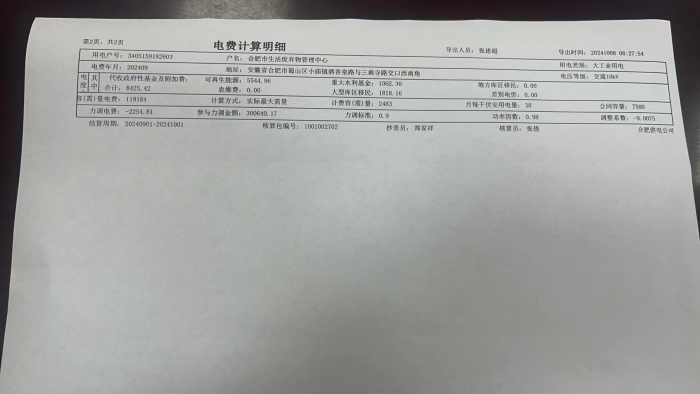

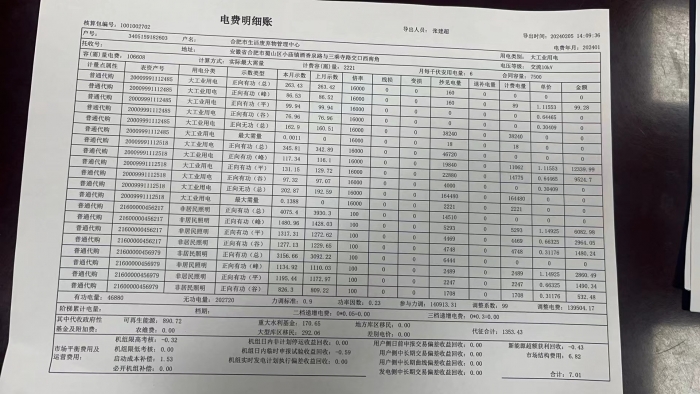

        附：2024年1、2月及9、10月电费单

2024年2月份电费单（罚款83159.59元）

        以2024年9月和11月份举例说明低压SVG装置改造后效果如下：
        9月份电费当中月平均功率因数为贵司总的两块表头（含备用线路）合并计量考核，考核为0.96。我司低压SVG仅针对主用电线路考核点的功率因数补偿，即以485表号对应的总有功电量及无功电量计算当月的平均功率因数为：
        则说明：9月份因发电机组检修用电量加大且我司低压SVG装置运行正常同时保证了补偿效果，将主用电线路功率因数补偿接近1。
        据贵司现场加装SVG装置输出的多功能表计监测，9月份监测SVG装置输出的无功电量63938kvarh，则相当于SVG装置未运行，那电费单上主用电线路无功电量为20320＋63938=84258kvarh，以有功电量291840kWh来计算，主用电线路平均功率因数就只有0.961，调整系数-0.0075，力调电费-2254.81元。
        两条线路一起算无功电量84258＋37920=122178kvarh，则考核功率因数只有0.92，调整系数-0.003，则力调电费为-300640.17元×0.003=-902元。即9月份如SVG装置不运行，则奖励的电费为902元，相对SVG投入运行奖励费用减少了1352.81元。
        11月份电费当中月平均功率因数为贵司总的两块表头（含备用线路）合并计量考核，考核为0.44。我司低压SVG仅针对主用电线路考核点的功率因数补偿，即以485表号对应的总有功电量及无功电量计算当月的平均功率因数为：
        则说明：11月份因用电量太小且我司低压SVG装置运行正常同时保证了补偿效果，将主用电线路功率因数补偿0.932。
        据贵司现场加装SVG装置输出的多功能表计监测，11月份监测SVG装置输出的无功电量65516kvarh，则相当于SVG装置未运行，那电费单上主用电线路无功电量为8640＋65516=74156kvarh，以有功电量22240kWh来计算，主用电线路平均功率因数就只有0.29，两条线路一起算无功电量74156＋37120=111276kvarh，则考核功率因数只有0.2，调整系数1.05，则力调电费为111467.24元×1.05=117040.6元。即11月份如SVG装置不运行，则力率调整电费将罚款117040.6元，较实际缴纳的63536.32元多出了5.35万元。
