石油化工

1、 项目背景

该化工企业新建110kV变电站,新上一台80MVA变压器、一台55MVA变压器,拟定在35kV及10kV母线加装高压无功补偿装置。35kVⅠ母线负载为整流装置供电,整流装置合计容量57000kVA。整流装置为单机组12脉波,每4机组形成等效48相脉波整流。

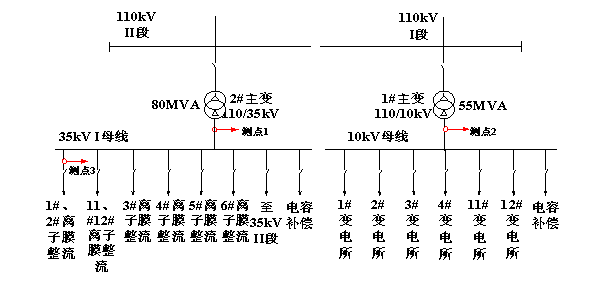

该新建110kV变电站系统图如下:


2、解决方案

10kV侧并联电容器成套装置1套,额定容量6600kvar,固定补偿,串联5%电抗器,装置选型为OSZQ-Ⅰ-10/6600高压无功补偿装置;35kV侧并联电容器成套装置1套,额定容量7200kvar,分两组3600kvar手动倒闸投切,串联5%电抗器,装置选型为OSZQ-Ⅰ-35/7200高压无功补偿装置。



3、治理效果

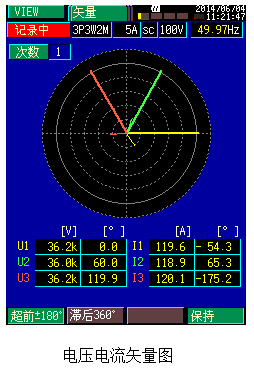

测试数据:

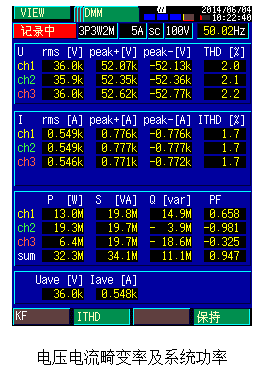

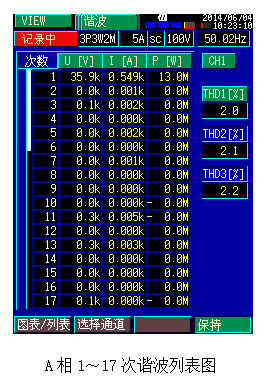

(1)35kV总进线

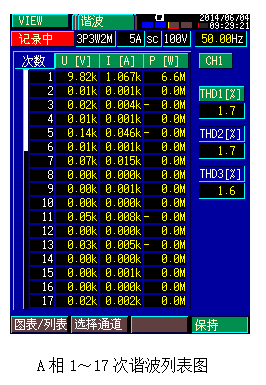

(2)10kV进线

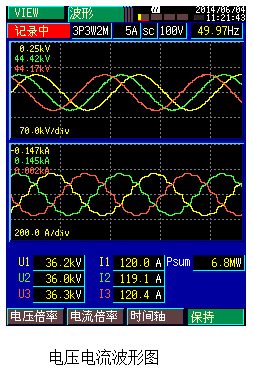

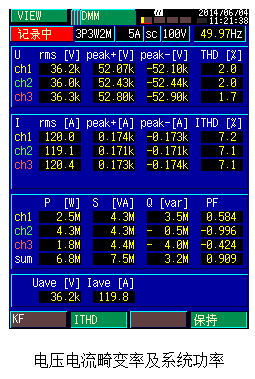

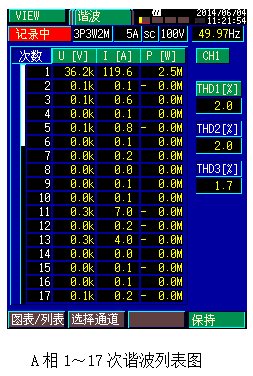

(3)1#、2#离子膜整流



数据分析:

①测试期间,35kV和10kV无功补偿装置均正常投运,35kV总进线功率因数在0.94左右,10kV总进线功率因数在0.935左右,功率因数均在0.9以上,满足供电局考核要求。

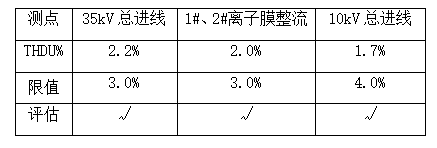

②通过测试数据可以得到各测点谐波情况如下表所示:


由测试结果可以看出各测点谐波指标均在国标范围内。

结论:

1.根据测试数据,贵公司35kV与10kV系统在原补偿装置正常投入的情况下,功率因数达标,满足供电部门要求。

2.在对贵公司35kV总进线、离子膜整流器进线和10kV进线的谐波测试结果表明,谐波电压畸变率和谐波电流含量均较低,整流装置为单机12脉波整流,主导谐波为12N±1次,即11次为7.0A13次为4.0A,通过移相组合,4机组形成等效48相脉波整流,11次、13次谐波基本完全抵消,反映出移相效果很好,谐波未对系统产生影响。
