1.项目背景

某充电站主体为二层楼结构,一楼为配电室和充电室,二楼为监控。在充电站外围均匀分布充电桩,7个直流桩(2个300A,5个100A),充电电流可限制为100A,电压600 V DC;2个交流桩,电压220VAC,电流25~30A。主要谐波源负载为充电机,需考虑在400V侧集中治理谐波。

2.解决方案

直流充电桩为多个小容量充电机并联运行提供直流电压,为提高其功率因数,单个充电机内部均有PFC电路,存在众多分布式电容,从系统侧看,相当于有容性负荷接在系统中,因而系统存在并联谐振可能。有源滤波装置具备选择分次补偿谐波能力,避开并联谐振的谐波频次范围,避免了系统谐振。

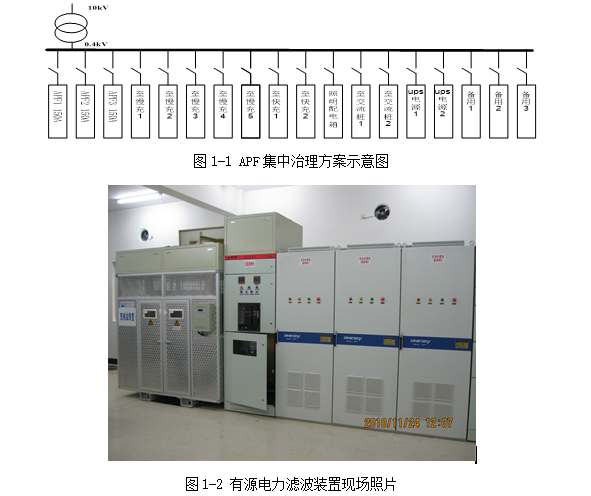

根据现场测试与数据分析的结果,采用OSSINE型有源电力滤波装置(APF)进行谐波治理,在变压器低压侧加装3台APF,容量均为150A,接入系统位置如图1-1,现场实物照片如图1-2所示。

3.治理效果

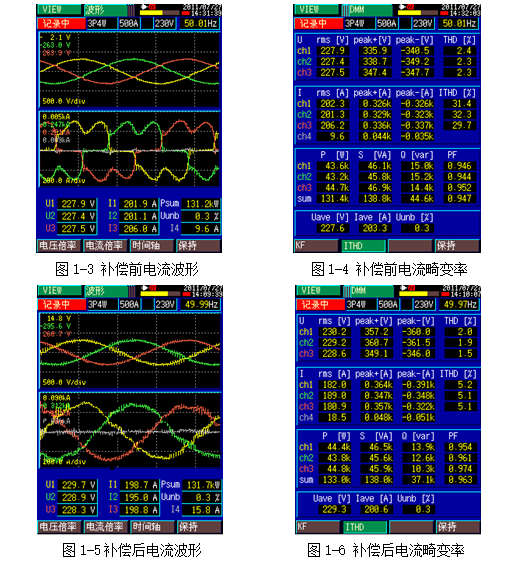

运行负荷为200A,补偿前后治理效果测试如下图所示:

结论:APF装置对充电桩谐波电流的总滤波效率约为90%,治理后总谐波电流畸变率由32.3%降至5.2%,波形近似为正弦。
