港口

1、 项目背景

       某港口66kV 2#变电所系统图如下图1,经后期负荷增容,原10kV、1200kvar固定并联电容器补偿容量不够,而且长期存在该系统负荷较轻时出现过补偿,需人工倒闸切除以免过补,因为该地区电力公司硬性规定倒送无功将免除力率达标之上的那部分奖励。另外,该10kV系统运行电压过高,线电压接近11kV,对系统设备绝缘及电容器长期运行过电压存在一定的威胁。


2、 解决方案

考虑到人为操作繁琐及补偿效果,需改造原1200kvar固定补偿为1600kvar的高压静止同步无功补偿装置SVG,装置选型为OSAQ 1600/3L-10,要求装置能在负荷较轻时避免过补。

该套装置现场照片如下:


3、 治理效果

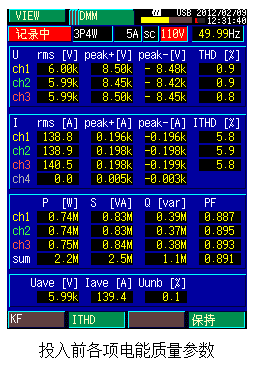

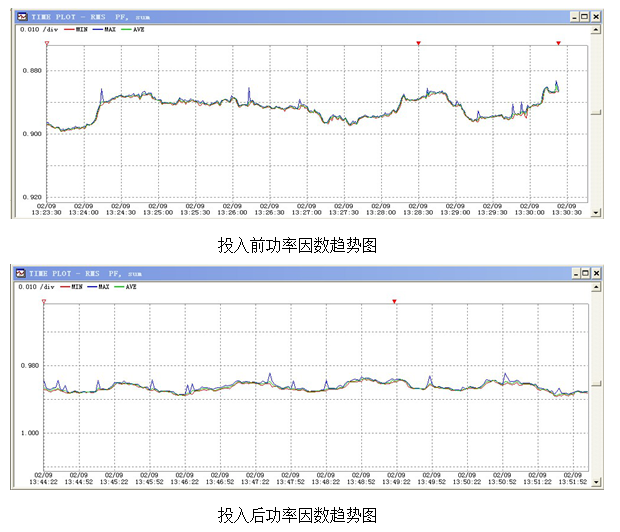

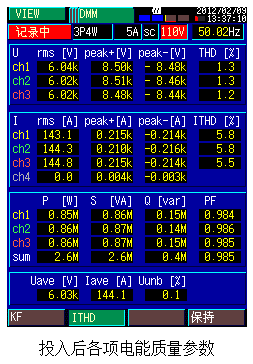

测试数据:



结论:

该套补偿装置投入运行后,能自动跟踪负荷变化,由投入前的平均功率因数0.89可补偿至0.98以上,并且很好的解决了该系统无功倒送的问题,使客户取得了力率达标后的奖励费用,体现出了直接的经济效益。
