橡胶轮胎

1、 项目背景

该轮胎厂密炼车间有1台270型密炼机,整流变容量1600kVA,电压10/0.66kV,密炼机主要动力负载为1台1250kW直流电机。660V系统原有两台接触器投切的无功补偿装置,额定容量2*360kvar。


2、 解决方案

根据测试数据,设计2台240kvar的定制型静止同步无功补偿装置,装置选型为2台OSAQ 240/3L-0.66-T。要求该套装置既能响应密炼机动态的无功变化跟踪补偿,还应能改善直流电机整流装置产生的谐波。

3、 治理效果

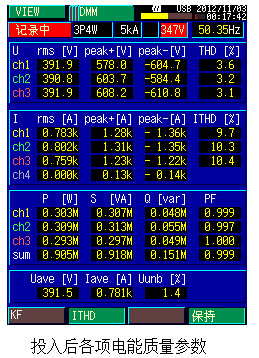

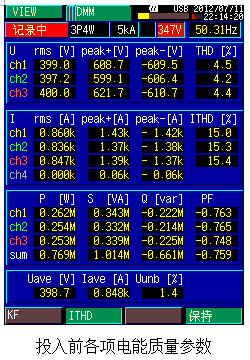

测试数据:



结论:

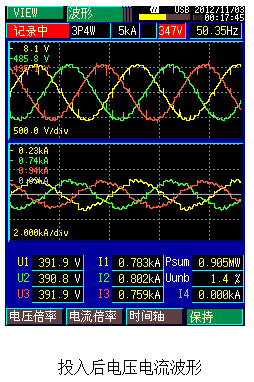

该套补偿装置投入运行后,能自动跟踪负荷变化,由投入前的功率因数0.759可补偿至0.999,并且很好的抑制了系统谐波,从投入前后的电压电流波形中得到了直观的反映。
